全自动软化水设备

全自动软水器

产品综述

我公司针对国内用户工况及消耗品的特点,采用阀体及控制器件,配备自行生产的优质树脂罐和盐箱设计组成ZTJY系列软化水系统。经过专门设计生产的全自动软化水系统,具有结构简单合理、自动运行、高能低耗、出水稳定、耐腐蚀、价格适中、易于安装等特点,在全国各地为数百套燃油燃气锅炉工程配套及工业循环水补水软化处理,得到广泛应用,深受用户好评。

工作原理

当含有硬度离子的原水通过软水器内树脂层时,水中的钙(Ca2+)、镁(Mg2+)离子被树脂交换吸附,同时等物质量释放出的钠(Na2+)离子,从软水器内流出的水就是去掉了硬度离子的软化水。

其交换过程如下:

2RNa+Ca2+=R2Ca+2Na           2RNa+Mg2+=R2Mg+2Na+

即水通过钠离子交换器后,水中的Ca+Mg+被置换成Na+

当钠离子交换树脂失效之后,为恢复其交换能力,就要进行再生处理。再生剂为价廉的盐溶液。

再生过程反应如下:

R2Ca+2NaCl=2RNa+CaCl2               R2Mg+2NaCl=2RNa+MgCl2

经上述处理,再生过程就是用盐箱中的盐水冲洗树脂层,把树脂上的硬度离子再置换出来,随再生废液排出罐外,树脂就又恢复了软化交换的能力,具体工作流程如下:

当水流过树脂层时,离子交换树脂可以释放出钠离子,功能基团与钙镁离子结合,这样水中的钙镁离子含量降低,水的硬度下降。硬水就变为软水,这是软化水设备的工作过程。

当树脂上的大量功能基团与钙镁离子结合后,树脂的软化能力下降,可以用氯化钠溶液流过树脂,此时溶液中的钠离子含量高,功能基团会释放出钙镁离子而与钠离子结合,这样树脂就恢复了交换能力,这个过程叫作“再生”。

软化水设备的工作流程主要包括产水、反洗、吸盐(再生)、正洗、盐箱注水五个过程。反洗:主要有两个作用,一是松动树脂层,使盐液与树脂层充分接触,使置换反应更彻底;二是冲洗掉被树脂拦截的悬浮物,这个过程一般需要5~15分钟左右;吸盐(再生):即将盐水注入树脂罐体的过程,传统设备是采用盐泵将盐水注入,全自动的设备是采用专用的内置喷射器将盐水吸入。在实际工作过程中,盐水以较慢的速度流过树脂的再生效果比单纯用盐水浸泡树脂的效果好,所以软化水设备都是采用盐水慢速流过树脂的方法再生,这个过程一般需要60分钟左右,实际时间受用盐量的影响;正洗:为了将残留的盐彻底冲洗干净,要采用与实际工作接近的流速,用原水对树脂进行冲洗,这个过程的最后出水应为达标的软水。一般情况下,快冲洗过程为5~15分钟。

应用领域

◆石油化工系统;

◆中央空调的冷却、冷冻循环水系统;

◆工业循环水系统;

◆蒸汽、热水锅炉、茶炉的热水系统;

◆轻工纺织、食品卫生、宾馆饭店等多种行业水体软化等。





技术参数

原水硬度

≤8mmol/L

环境温度

5℃~50℃

出水硬度

≤0.03 mmol/L

相对湿度

≤95%(25℃)

进水压力

0.2~0.5MPa

电    源

交流220V±10%

水    温

5℃~45℃

树脂型号

强酸型阳离子交换树脂

游 离 氯

≤0.3mg/L

再生控制

定时型、定量型

悬 浮 物

≤5 mg/L

功    率

1030 W

含 铁 量

≤0.3 mg/L

接口形式

螺纹



选型指南

一、选型依据

全自动软水器的选型主要依据是用水量、原水硬度及适用场合:

1.相同出水量的设备有多种型号,可根据实际用水情况选取;

2.原水硬度:

原水硬度≤4mmol/L时,可以按表中设备的最大产水能力选型;

原水硬度≤6mmol/L时,可按设备产水能力的平均值选型;

原水硬度≤8mmol/L,应按设备最小产水能力计算;

原水硬度≥8mmol/L,须选用多级处理,一般两级处理可达到要求;

3.用水场合:如果配用热水锅炉或其他同类设备,可按设备最高产水能力选型;如果向蒸汽锅炉供水,一般按锅炉蒸发量的1.2倍与设备产水能力匹配。

二、设计要点

设备本身结构简单、占地较小,所以在设计安装方面没有特殊要求。在设计安装时仅需注意以下几点:

1.设备需简单水平地基:距墙约250~450mm,可根据实际情况靠边角布置;

2.因为设备本身较轻,一般只需考虑设备所装树脂及水的重量即可;

3.进、出水管为标准法兰或螺纹连接,需固定支撑好,不能依托阀体做支撑,以防产生应力;

4.进水管上应装Y型过滤器和水压表,防止进水管路内的污物堵塞控制器。设备运行时有冲洗水排放,就近设置地漏或排水沟;

5.盐水管:盐水箱应尽量靠近软化罐,盐水管越短越好;

6.排污管不要长于6m,不要装截止阀,出口不要高于阀体,终端开口以免产生虹吸,弯头越少越好;

7.在设备附近的墙上安置配电插座,应装有保险丝(一般不要装开关),要求接地良好。

三、规格型号

单罐系统

型号

产水量

(m3/h)

进出水

管径

DN

(mm)

树脂罐

(mm)

Φ×H

树脂量(L)

交换罐

运行

重量

(kg)

盐箱

(L)

安装尺寸(m)

长×宽×高

电源(W)

运行

模式

ZTJY-1RT(Q)

0.5-1

20

200×1200

25

50

60

0.8×0.5×1.5

10

ZTJY-2RT(Q)

1-2

25

250×1400

50

85

100

0.9×0.6×1.8

10

ZTJY-3RT(Q)

3-4

25

350×1650

100

190

100

1.0×0.6×2.0

10

ZTJY-4RT(Q)

4-5

25

400×1650

125

250

200

1.2×0.7×2.2

10

ZTJY-5RT(Q)

6-7

25

500×1750

150

420

300

1.3×0.8×2.4

10

ZTJY-8RT(Q)

8-10

40

600×1850

300

630

500

1.5×0.8×2.5

10

ZTJY-10RT(Q)

10-12

40

750×1850

450

980

500

1.7×0.9×2.5

10

ZTJY-15RT(Q)

12-16

50

800×1950

500

1080

500

2.1×1.2×2.6

10

ZTJY-20RT(Q)

16-20

50

900×2150

725

1650

1000

2.4×1.3×2.8

10

ZTJY-25RT(Q)

20-25

50

1000×2200

875

2080

2000

2.8×1.5×3.0

12

ZTJY-30RT(Q)

25-30

50

1200×2400

1400

3260

2000

3.2×1.6×3.0

12

ZTJY-40RT(Q)

30-40

80

1400×2400

1900

4450

2000

3.5×1.7×3.0

15

ZTJY-50RT(Q)

40-55

80

1500×2400

2250

5100

2000

3.5×1.8×3.0

15

型号释义:如ZTJY-50RQ  ZTJY:表示中天净源系列水处理设备; 50:表示产水量为50 m3/hRT:表示单阀单罐时间型;RQ:表示单阀单罐流量型。



双罐系统

型号

产水量

(m3/h)

进出水

管径

树脂罐(mm)

Φ×H

树脂量

(L)

运行重量(kg)

安装尺寸(m)

长×宽×高

盐箱

(L)

电源(W)

运行

模式

ZTJY-1RQDB

0.5-1

DN 20

200×1200×2

50

95

1.3×0.5×1.5

60

10

单阀双罐一用一备

ZTJY-2RQDB

1-2

DN 25

250×1400×2

100

170

1.5×0.6×1.8

100

10

ZTJY-3RQDB

2—3

DN 25

350×1650×2

200

385

2.0×0.6×2.0

100

10

ZTJY-4RQDB

3-4

DN 25

400×1650×2

275

500

2.2×0.7×2.2

200

10

ZTJY-8RQDB

5-8

DN 40

500×1750×2

325

830

2.5×0.8×2.4

300

10

ZTJY-10RQDB

8-10

DN 40

600×1850×2

600

1260

3.0×0.8×2.5

500

10

ZTJY-12RQSB

10-12

DN 50

750×1850×2

950

1980

3.2×1.2×2.5

1000

12

双阀双罐一用一备

ZTJY-15RQSB

12-15

DN 50

800×1950×2

1100

2360

3.3×1.2×2.8

1000

12

ZTJY-25RQSB

15-25

DN 50

900×2150×2

1600

3300

3.6×1.3×2.8

1000

12

ZTJY-30RQSB

20-30

DN 80

1200×2000×2

3000

5430

5.0×1.6×2.8

2000

15

ZTJY-40RQSB

30-40

DN 80

1400×2400×2

4000

8860

5.5×1.7×3.0

2000

15

ZTJY-50RQSB

40-50

DN 80

1500×2400×2

4600

10180

5.8×1.8×3.0

2000

15

ZTJY-20RQST

12-20

DN 40

750×1850×2

950

1980

4.5×1.2×2.5

1000×2

15

双阀双罐同时供水

ZTJY-25RQST

20-25

DN 50

800×1950×2

1200

2360

4.5×1.2×2.5

1000×2

15

ZTJY-35RQST

25-35

DN 50

900×2150×2

1650

3300

5.5×1.3×2.8

1000×2

20

ZTJY-50RQST

40-50

DN 50

1000×2200×2

2200

4150

5.5×1.5×3.0

2000×2

20

ZTJY-60RQST

50-60

DN 80

1200×2200×2

3000

5970

6.0×1.6×3.0

2000×2

20

ZTJY-80RQST

60-80

DN 80

1500×2400×2

4800

10180

8.0×1.8×3.0

2000×2

30

ZTJY-110RQST

80-100

DN 80

1600×2600×2

5650

12600

8.0×2.0×3.0

2000×2

30

型号释义:如ZTJY-50RQDB  ZTJY表示中天净源系列水处理设备代号; 50:表示产水量为50 m3/hRQDB:表示单阀、一备一用系列。RQSB-双阀双罐、一备一用。RQST-双阀双罐、同时供水、交替再生。



安装使用

软水器必须安装在牢固的水平地面上,附近应设计有排水地沟。

盐罐安放应靠近树脂罐,为提高吸盐率,应尽量缩短吸盐塑料管的长度尺寸。

装填树脂:将处理好的树脂按照核定的装填量放入树脂罐。

取下中心管上的保护胶带,将中心管上端对正控制阀底部中央的承插口,小心的沿顺时针方向转动控制阀(注意:安装控制阀的过程中,一定要确保中心管插入阀体),直至控制阀紧固在罐体上。

按照安装图示,配接管道和电源。

启动软水器时,应关闭旁通阀,然后打开出口阀,最后缓慢开启进口阀(注意:如进口控制阀开启过快,管道内的水和残留的空气会进入软水器造成树脂随水流跑出树脂罐)。

盐罐内要有足够的再生剂,以保证下一还原周期再生所用的盐量。

经上述安装,调试后进行取样化验,水质达到要求就可投入供水。

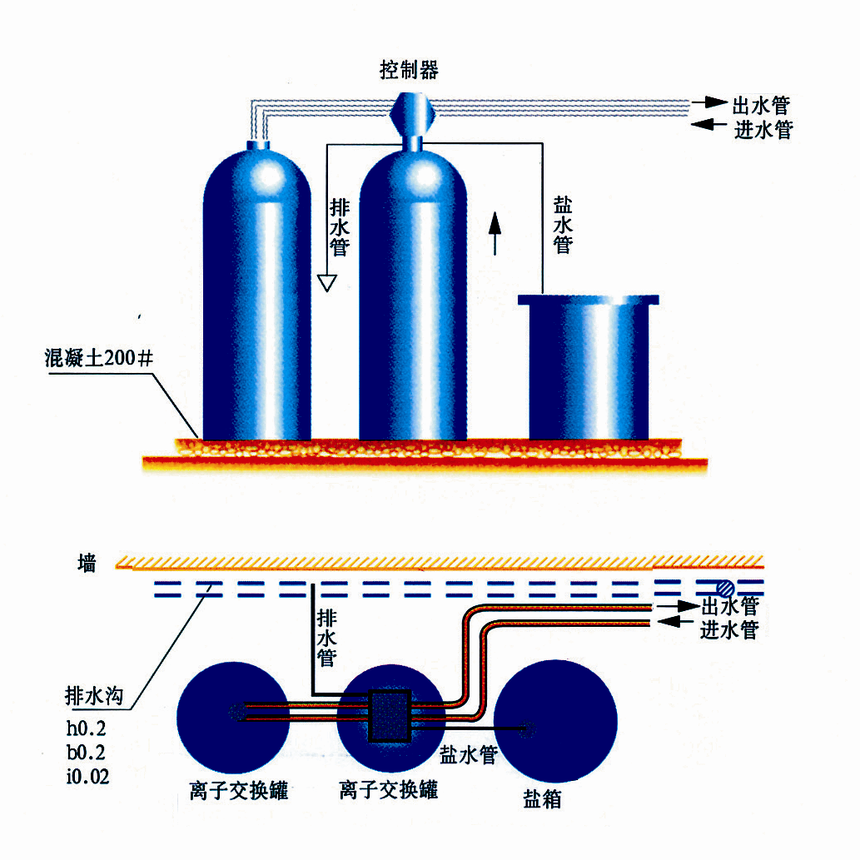

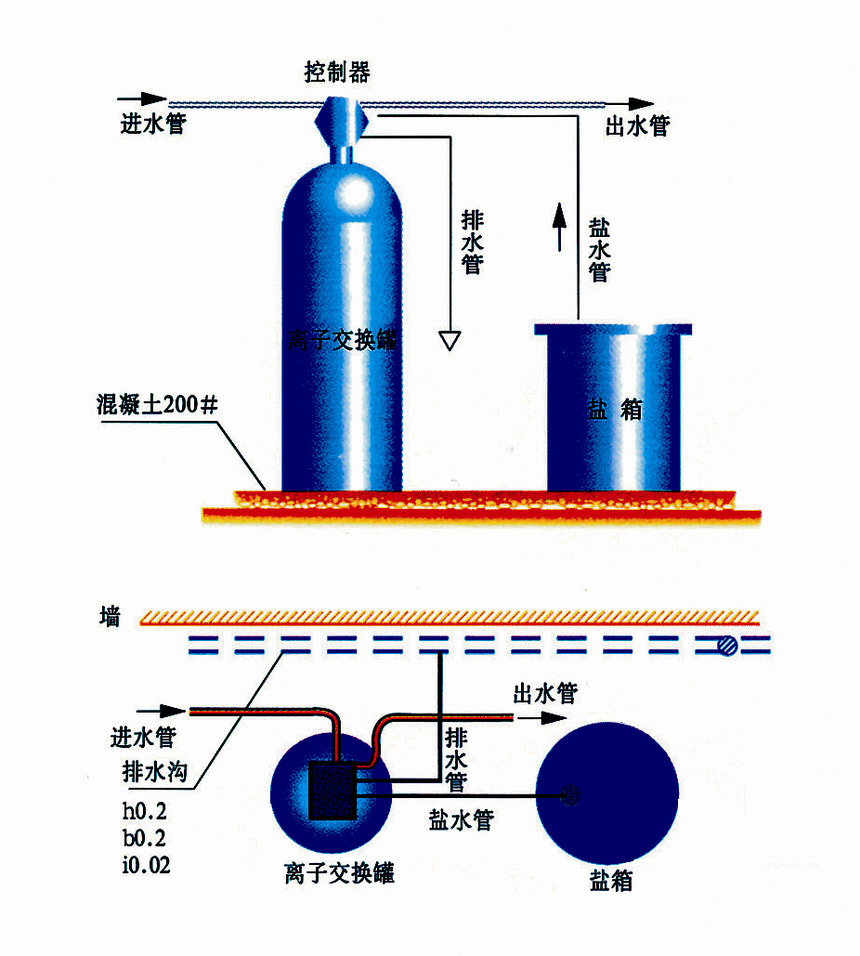

           单阀单罐/单盐箱系统                    单阀双罐/单盐箱系统

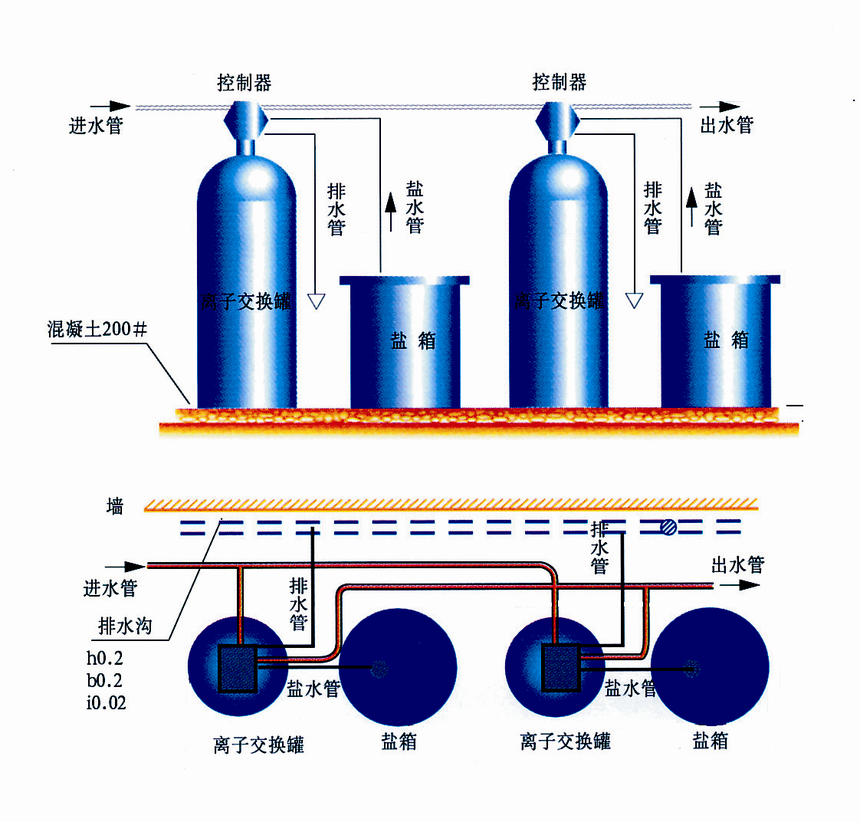

                 双阀双罐/双盐箱系统                         双阀双罐/单盐箱系统
