真空脱气机

真空脱气除氧机

产品综述

在水循环系统中存在着大量的空气,如果不加以脱除,容易产生气阻,从而造成水系统局部或整个系统的循环不畅且冷热不均,同时由于水中含有氧气而使得供热(制冷)设备、管道和钢制散热器等末端设备腐蚀、穿孔、漏水,系统内损坏的设备和管路将直接影响到整个系统的安全。同时由于系统中存在气体,还会造成水泵的气蚀、泵轴承的磨损并在系统管网中产生噪音。为解决以上问题,ZTJY系列智能强效真空脱气除氧机利用自有技术,采用智能控制方式,能够连续强效脱除闭式循环水系统中的游离气体和溶解性气体。

工作原理

依据亨利(Henry)定律,在一定的温度及压力下水中溶解一定数量的气体。当温度增加或压力降低时,水中溶解气体量将会减少;反之,当温度降低或压力增加时,水中溶解气体量将会增加。在不改变水温的情况下通过在设备中产生真空,将水中的游离气体和溶解气体释放出来,再通过自动排气阀排出系统,脱气后的水再注入系统,这些低含气量的水是不饱和水,对气体具有高度的吸收性,它将吸收系统中的气体以寻求气水平衡,如此循环,从而将系统水中的气体全部脱除。

应用范围

适用于加热系统和冷冻系统,如中央空调系统、生活小区加热系统、暖棚系统、温差较小的工业系统(热电系统)等。

设备特点

1、采用智能式控制方式,节电节能。

2、设有接线端子,具备远程控制功能。

3、特殊的设计可在水系统管路高于脱气机一米(无压力)状态下亦能正常工作。可与所有常用的扩展水系统综合使用。

4、设置有智能维持控制系统,设备可以自动进入“维持”工作状态,少设备故障和磨损及节约电能。

5、设有自动保护装置,系统压力高于规定值及电压过低时,设备会自动停机,恢复正常后自动工作运行,设备更安全可靠。









设计选型

规格型号

                 型  号

参  数

ZTJY-1.0ZCY-CH

ZTJY-1.6ZCY-CH

ZTJY-2.5ZCY-CH

工作压力范围(MPa)

0.3~1.0

0.5~1.6

0.9~2.5

最大处理水系统容积(m3)

200

230

270

最大处理水量(T/h)

4

6

6

进出口管径(DN)

20

20

20

工作温度(℃)

0~90

0~90

0~90

环境温度(℃)

0~55

0~55

0~55

电源要求

220V/50Hz

380V/50Hz

380V/50Hz

运行功率(Kw)

1.6

3

3

外型尺寸(mm)

1350×640×500

1500×640×500

1600×750×600

净重(kg)

75

125

165

型号说明:ZTJY-1.0CZ-C/H,ZTJY 表示中天净源系列水处理设备代号;1.0:表示最大承压值≤1.0MPa;CZ:表示真空脱气机设备代码; C:表示适用于中央空调系统;H:表示适用于供热水系统。



安装指导

管路连接:进出水口连接为DN20标准管螺纹。设备进出水口均需加装阀门,进出水口管路上加装压力表。

典型安装方式:

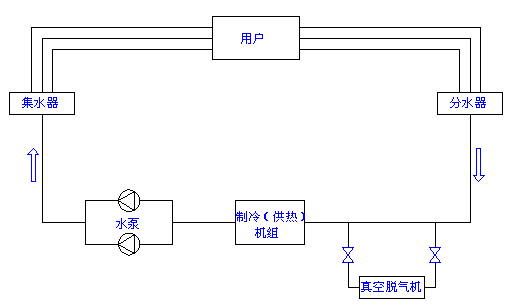

单台使用







多台并联使用




























设计原则

1、可设计于系统中任何一点,安装点系统压力值应与设备匹配。

2、多台并联使用时应按图2方式,避免真空短路。

使用说明

水系统运行,应先对系统进行冲洗及预膜处理此时,设备进出水口阀门必须关闭,以免系统污物进入本设备。

正常运行:

1、仔细检查管路是否连接正确、电路是否接通;

2、检查无误后,开启进出水阀门;

3、用钥匙将配电箱打开,闭合断路器

4、用钥匙将配电箱门锁住,按下开关,此时电源指示灯亮红色,表明设备已处于正常运行状态。

注意事项:

1、严禁拆卸、弄湿设备,保持电气控制箱外壳干燥

2、设备禁止在无水状态下开启

3、使用本设备处理过的水应立即进入循环系统,中间不宜设停存装置

4、设备运行时,最好每隔24小时,停机1小时,以保证使用寿命

5、为确保安全,设备出现故障应及时通知厂家解决,切勿自行拆修。
